دامنه فشار کار دریچه کره زمین چیست؟

دامنه فشار کار یک دریچه کره یک عامل مهم است که بر عملکرد و مناسب بودن آن برای کاربردهای مختلف تأثیر می گذارد. ما به عنوان یک تأمین کننده معتبر دریچه Globe ، ما اهمیت ارائه دریچه های با کیفیت بالا با قابلیت فشار تعریف شده را درک می کنیم.

درک دریچه های کره زمین

دریچه های گلوب یکی از رایج ترین انواع دریچه های مورد استفاده در محیط های صنعتی و تجاری است. آنها به دلیل شکل بدن کروی خود نامگذاری شده اند و برای کنترل جریان مایعات با حرکت دادن دیسک در امتداد صندلی برای تنظیم باز و بسته شدن شیر طراحی شده اند. این طرح ویژگی های بسیار خوبی را ارائه می دهد و آنها را برای برنامه هایی که در آن کنترل دقیق جریان لازم است ایده آل می کند.

عوامل مؤثر بر دامنه فشار کار

عوامل مختلفی دامنه فشار کار یک شیر کره را تعیین می کنند. این موارد شامل مواد ، طراحی و فرآیند تولید شیر است.

مادی

ماده مورد استفاده در ساخت دریچه کره زمین نقش مهمی در ظرفیت فشار آن دارد. به عنوان مثال ،دریچه های گلوب فولادی جعلیبه دلیل قدرت و دوام بالا شناخته شده اند. فرآیند جعل فلز را فشرده می کند ، و در نتیجه ساختار دانه یکنواخت تر و خصوصیات مکانیکی بهتر ایجاد می شود. این اجازه می دهد تا دریچه های گلوب فولادی جعلی در مقایسه با سایر مواد در برابر فشارهای بالاتر مقاومت کنند. آنها به طور معمول می توانند فشارهای مختلف از 150 psi (پوند در هر اینچ مربع) تا 2500 psi یا حتی در برخی از برنامه های تخصصی را تحمل کنند.

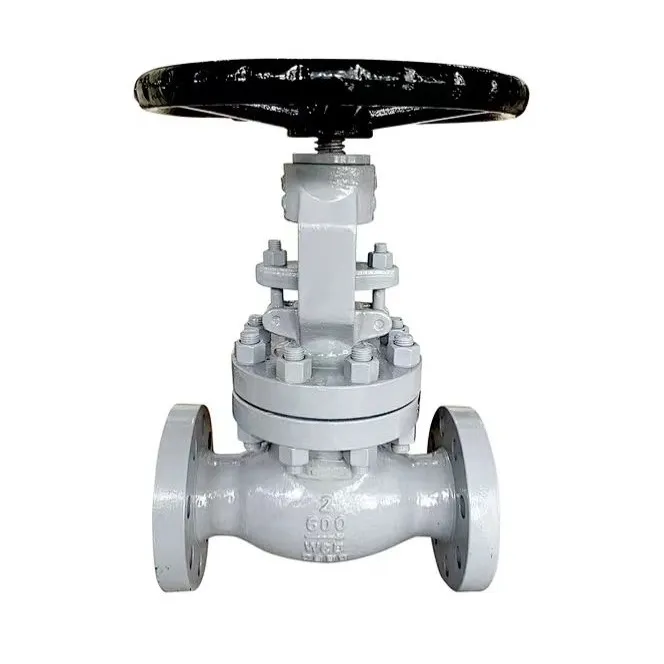

از طرف دیگر ،شیرهای گلوب استیل بازیگرانهمچنین به طور گسترده مورد استفاده قرار می گیرد. ریخته گری فرایندی است که در آن فلز مذاب در قالب ریخته می شود تا بدنه دریچه تشکیل شود. در حالی که شیرهای فولادی چدن به طور کلی برای تولید ارزان تر هستند ، قابلیت فشار آنها معمولاً پایین تر از دریچه های فولادی جعلی است. شیرهای گلوب استیل ریخته گری به طور معمول بسته به درجه خاص فولاد و طراحی دریچه ، دارای فشار کار 125 psi تا 1500 psi هستند.

طراحی

طراحی شیر گلوب نیز بر دامنه فشار کار آن تأثیر می گذارد. طرح های مختلف ، مانند شیر گلوب استاندارد ، شیر گلوب زاویه ای ، ودریچه جهان نوع، فشار متفاوتی دارند - ویژگی های کنترل.

به عنوان مثال ، دریچه Y - Type Globe دارای طراحی بدنه ای است که شبیه حرف "y" است. این طرح مقاومت سیال را کاهش می دهد و امکان کنترل جریان بهتر ، به ویژه در فشارهای زیاد را فراهم می کند. شیرهای Globe Y - نوع Globe به دلیل مسیر جریان ساده و ساخت و سازهای قوی می توانند فشارهای نسبتاً بالایی را تحمل کنند. آنها معمولاً در برنامه هایی مورد استفاده قرار می گیرند که میزان فشار زیاد و جریان زیاد مورد نیاز است ، با فشار کار مشابه با سوپاپ های گلوب فولادی جعلی در بسیاری موارد.

فرآیند تولیدی

کیفیت فرآیند تولید برای تعیین دامنه فشار کار یک دریچه کره بسیار مهم است. ماشینکاری دقیق ، عملیات حرارتی مناسب و اقدامات دقیق کنترل کیفیت اطمینان حاصل می کند که شیر می تواند در برابر فشارهای مشخص مقاومت کند. دریچه هایی که با تکنیک های ماشینکاری با دقت بالا تولید می شوند ، دارای اجزای متناسب هستند و این باعث کاهش خطر نشت تحت فشار زیاد می شود. عملیات حرارتی همچنین می تواند خواص مکانیکی مواد دریچه را بهبود بخشد و قابلیت مقاومت آن را افزایش دهد.

دامنه فشار کار معمولی

به طور کلی ، دامنه فشار کار دریچه های کره زمین را می توان به چند دسته طبقه بندی کرد:

دریچه های سطح فشار کم

دریچه های Globe با فشار کم به طور معمول در برنامه هایی که فشار نسبتاً کم است ، استفاده می شود ، مانند سیستم های لوله کشی مسکونی یا برخی از کاربردهای سبک - صنعتی. این دریچه ها معمولاً دارای فشار کار 0 - 150 psi هستند. آنها غالباً از موادی مانند برنج یا پلاستیک ساخته می شوند که هزینه آنها مؤثر و مناسب برای محیط های کم فشار است.

دریچه های جهانی فشار

دریچه های Globe با فشار متوسط ​​بیشتر در کاربردهای صنعتی که فشار متوسط ​​است استفاده می شود. دامنه فشار کار برای دریچه های Globe با فشار متوسط ​​به طور معمول بین 150 psi و 1000 psi است. این دریچه ها را می توان از فولاد چدن یا سایر مواد مناسب تهیه کرد و در طیف گسترده ای از صنایع از جمله فرآوری شیمیایی ، تصفیه آب و سیستم های HVAC استفاده می شود.

دریچه های فشار بالا - فشار

دریچه های Globe با فشار بالا برای تحمل فشارهای بسیار زیاد طراحی شده اند. آنها معمولاً در کاربردهایی مانند تولید نفت و گاز ، تولید برق و سیستم های هیدرولیک فشار زیاد استفاده می شوند. دریچه های Globe با فشار بالا بسته به طراحی و مواد دریچه می توانند دارای فشار فشار 1000 psi تا چند هزار psi باشند. فولاد جعلی و فولاد ضد زنگ اغلب به دلیل مقاومت بالا و مقاومت در برابر خوردگی ، در ساخت دریچه های با فشار زیاد مورد استفاده قرار می گیرند.

اهمیت انتخاب فشار مناسب - سوپاپ جهان دارای امتیاز

انتخاب سوپاپ جهانی با فشار مناسب برای اطمینان از ایمنی و کارآیی سیستم ضروری است. استفاده از دریچه ای با رتبه فشار کار که برای کاربرد خیلی کم است می تواند منجر به خرابی دریچه ، نشت و موقعیت های بالقوه خطرناک شود. به عنوان مثال ، در یک سیستم بخار فشار زیاد ، اگر دریچه فشار کم نصب شود ، ممکن است دریچه نتواند در برابر فشار مقاومت کند و در نتیجه نشت بخار ایجاد می شود که می تواند باعث سوختگی و آسیب به تجهیزات اطراف شود.

در مقابل ، استفاده از دریچه ای با رتبه فشار کار که بسیار بالاتر از حد لازم است می تواند پرهزینه باشد و ممکن است کارآمدترین راه حل نباشد. بیش از - مشخص کردن شیر می تواند منجر به افزایش هزینه های مقدماتی و همچنین دریچه های بالقوه بزرگتر و سنگین تر شود که ممکن است به فضای و پشتیبانی بیشتری در سیستم نیاز داشته باشد.

برنامه های کاربردی بر اساس محدوده فشار کار

برنامه های کم فشار

در کاربردهای کم فشار ، مانند سیستم های آبرسانی خانگی ، از دریچه های کره فشار کم برای کنترل جریان آب استفاده می شود. آنها به راحتی کار می کنند و می توانند کنترل جریان قابل اعتماد را در فشارهای کم که معمولاً در لوله کشی مسکونی یافت می شود ، فراهم کنند. در برخی از سیستم های آبیاری در مقیاس کوچک ، از دریچه های جهانی فشار نیز برای تنظیم جریان آب به مناطق مختلف باغ یا مزرعه استفاده می شود.

برنامه های متوسط ​​- فشار

دریچه های Globe با فشار متوسط ​​به طور گسترده در کارخانه های پردازش شیمیایی مورد استفاده قرار می گیرند. آنها برای کنترل جریان مواد شیمیایی مختلف در فشارهای متوسط ​​استفاده می شوند. به عنوان مثال ، در یک راکتور شیمیایی ، می توان از یک دریچه کره فشار متوسط ​​برای تنظیم جریان واکنش دهنده ها به داخل راکتور استفاده کرد. در کارخانه های تصفیه آب ، از دریچه های جهانی فشار برای کنترل جریان آب در مراحل مختلف تصفیه مانند تصفیه و ضد عفونی استفاده می شود.

برنامه های فشار زیاد

دریچه های Globe با فشار بالا در صنعت نفت و گاز ضروری است. آنها در سیستم های کنترل سر استفاده می شوند ، جایی که باید در برابر فشارهای بالای مخازن نفت و گاز مقاومت کنند. در نیروگاه های تولید برق ، به ویژه در سیستم های بخار فشار بالا ، از دریچه های Globe با فشار بالا برای کنترل جریان بخار به توربین ها استفاده می شود و از تولید برق کارآمد اطمینان می یابد.

پایان

دامنه فشار کار یک شیر کره توسط چندین عامل از جمله مواد ، طراحی و فرآیند تولید تعیین می شود. ما به عنوان یک تأمین کننده دریچه گلوب ، ما طیف گسترده ای از دریچه های کره زمین را با محدوده فشار کار مختلف برای پاسخگویی به نیازهای متنوع مشتریان ارائه می دهیم. این که آیا شما برای یک برنامه مسکونی یا شیر فشار زیاد برای یک پروژه صنعتی به شیر فشار کم نیاز دارید ، می توانیم راه حل مناسب را برای شما فراهم کنیم.

اگر به دنبال دریچه های جهانی با کیفیت با کیفیت فشار کار مناسب برای برنامه خود هستید ، ما از شما دعوت می کنیم تا برای تهیه و بحث های بیشتر با ما تماس بگیرید. تیم متخصصان ما می توانند به شما در انتخاب بهترین شیر برای نیازهای خاص خود کمک کنند و اطمینان حاصل کنند که یک راه حل قابل اعتماد و هزینه - مؤثر دریافت می کنید.

منابع

• ASME B16.34 - دریچه ها - فلنج ، نخ و انتهای جوشکاری
• API 602 - دروازه فولادی جمع و جور ، کره زمین و شیرهای چک
• ISO 5208 - دریچه های صنعتی - آزمایش فشار دریچه ها
