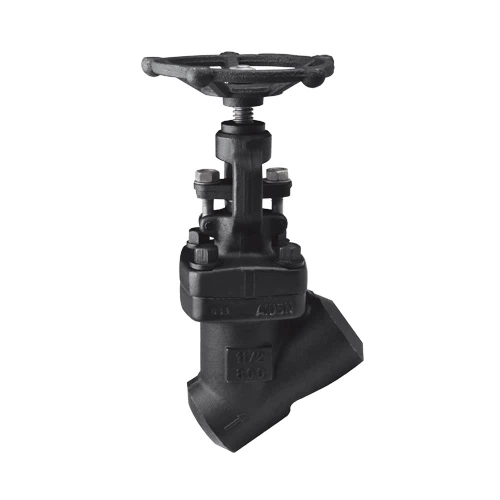

Y TYPE GLOBE VALVE

1/2"-10"150LB~1500LB Y Type Globe Valve

مدل شماره Y TYPE GLOBE VALVE

اندازه: 1/2 "~ 10"
درجه فشار: 150LB ~ 1500LB
جنس بدنه: فولاد کربن / فولاد ضد زنگ / فولاد آلیاژی / ویژه (مونل / اینکونل / هاستلو و غیره)
اتصال پایانی: SW/NPT/RF/FF/Ring Type Joint (RTJ)
عملکرد: چرخ دستی / دنده / موتور / محرک های پنوماتیک
NACE: MR0175
گواهی: CE/PED، ISO، ATEX، SIL

بررسی اجمالی محصولات:
شیر کره ای نوع Y DIANTAI
- با بالا بردن یا پایین آوردن دیسک برای باز کردن، تنظیم یا بستن جریان سیال کار می کند که به عنوان شیرهای گلوب الگوی مورب نیز شناخته می شود.
- نشیمنگاه و ساقه در جهت 45 درجه نسبت به محور خط لوله قرار دارند.
- نیروی بالا و پایین بردن دیسک از چرخ دستی یا محرک می آید. سپس نیرو از طریق میل سوپاپ به دیسک منتقل می شود. چرخ دستی توسط اپراتور سوپاپ می چرخد ​​و سپس ساقه را می چرخاند. هنگامی که ساقه می چرخد، شروع به حرکت به سمت بالا یا پایین می کند. از طریق این حرکت خطی ساقه است که به دیسک کمک می کند تا جریان سیال را باز یا بسته کند.
- شیرهای گلوب الگوی Y برای کاربرد در شرایط فشار بالا و در مواردی که افت فشار مطلوب نیست توصیه می شود. انواع دیگر شیرهای گلوب مانند شیرهای گلوب الگوی Z مستعد کاهش فشار هستند.
- ساقه و نشیمن سوپاپ های گلوب الگوی Y در هنگام باز بودن کامل مسیر جریان مستقیمی را ایجاد می کنند که به کاهش مقاومت جریان سیال کمک می کند تا مشکل افت فشار کاهش یابد. مکان آن در سیستم لوله کشی محدود نیست.

طراحی نوع Y Athena مقاومت جریان شیر گلوب را به حداقل می رساند. نشیمنگاه و ساقه تقریباً 45 درجه زاویه دارند که مسیر جریان مستقیم تری را در باز شدن کامل ایجاد می کند و کمترین مقاومت را در برابر جریان ارائه می دهد. این شیرها برای دریچه گاز در طول عملیات فصلی یا راه اندازی استفاده می شوند.

برای تمام شیرها، گواهی تست مواد، گواهی تست هیدرولیک و MTC 3.1 ارائه خواهد شد. و بازرسی شخص ثالث می تواند بر اساس درخواست مشتری انجام شود.

لیست جزئی برنامه ها:
- خطوط لوله نفت و گاز
- پالایشگاه ها و پتروشیمی ها
- تولید برق
- توربین های گاز و زغال سنگ
- گرمایش منطقه ای
- سیستم های اندازه گیری گاز
- سکوهای دریایی
- سیستم های HIPPS
- برنامه های کاربردی خدمات برودتی
- شیرهای خاموش اضطراری
- خمیر و کاغذ
- معدن
- کاربردهای بخار و تخلیه بویلر
