ویژگی ها و مزایا

● بدن و پوشش: ریخته گری دقیق ریخته گری ماشین.
منحصر به فرد: دیوار شفت بدن نفوذ نمی کند.
● بدن و پوشش مفصل: واشر به طور کامل ماشین، به طور کامل محصور شده است.
● دیسک: یک ساختار یکپارچه مقاوم در برابر مقاومت در برابر شوک شدید سرویس سرویس مجدد. با سختی 13Cr، CoCr آلیاژ، SS 316، یا مونل، به زمین متصل شده و به پایان آینه برسد. اندازه NPS 2-6 (DN 50-150) ممکن است دارای دیسک CA 15 (13Cr) جامد باشد. دیسک SS 316 با آلیاژ CoCr نیز موجود است.
● دیسک مونتاژ: دیسک غیر چرخشی به طور ایمن به چاقو دیسکی با مهر و موم قفل و پین پنل قفل شده است. آویز دیسک بر روی یک پین لولا حامل محکم از کیفیت عالی تحمل پشتیبانی می کند. برای تعمیر و نگهداری آسان همه قسمت ها از بالای صفحه قابل دسترسی هستند.
● فلنج:
کلاس ASME 150-300: 1/16 "چهره مطرح شده است.
کلاس ASME 600-1500: 1/4 "چهره مطرح شده است.
پایان دادن به AARH 125-250 برای تمام دریچه ها.

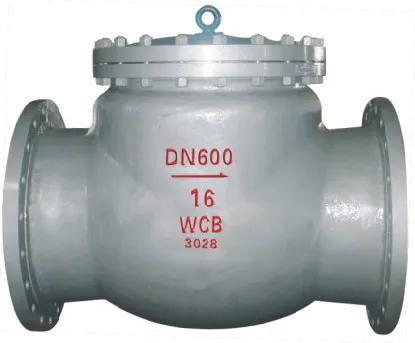

CLASS 150 ~ 1500 SWING CHECK VALVE

پیچ پیچ، دیسک نوع نوسان

حلقه صندلی ریسمانی یا جوش داده شده

ASTM A216 WCB، A217 WC6، A351CF8، A351CF8M،

A351 CF3، A351 CF3M، A351 CN7M

انطباق استانداردها

طراحی و ساخت: ANSIB16.34، API6D، BS11868

چهره به چهره (پایان دادن به پایان): ANSIB16.10، API6D

اتصال فلنج: 2 ~ ~ 24 ~ به ANSIB16.5؛ 22 ~، 26 ~~ 36 ~ به MSS-SP-44؛ ~ به API605 بر اساس درخواست

لب به پایان جوش داده شده: ANSIB16.25

تست و بازرسی: API598، API6D

لیست مواد
نه	نام قسمت	ماده
12	مهره دیسک	فولاد کربن / فولاد ضد زنگ
11	واشر	فولاد کربن / فولاد ضد زنگ
10	پین لولا	فولاد کربن / فولاد ضد زنگ
09	حلقه صندلی	CS + SS / SS / SS + STL (مواد بدن را ببینید)
08	دیسک	CS + SS / SS / SS + STL (مواد بدن را ببینید)

نه	نام قسمت	WCB	LCB	WC6	WC9
07	پیچ و مهره پیچ و مهره	A193 Gr B7 / A194 Gr 2H	A320 Gr L7 / A194 Gr 4	A193 Gr B16 / A194 Gr 4/7	A193 Gr B16 / A194 Gr 4/7
06	پیچ پیچ و مهره	A193 Gr B7 / A194 Gr 2H	A320 Gr L7 / A194 Gr 4	A193 Gr B16 / A194 Gr 4/7	A193 Gr B16 / A194 Gr 4/7
05	واشر	زخم زخم / نرم آهن	زخم زخم / نرم آهن	زخم مارپیچی / SS304	زخم مارپیچی / SS304
04	یوغ یاتاقان	A216 Gr WCB	A352 Gr LCB	A217 Gr WC6	A217 Gr WC9
03	لولا	A216 Gr WCB	A352 Gr LCB	A217 Gr WC6	A217 Gr WC9
02	پوشش	A216 Gr WCB	A352 Gr LCB	A217 Gr WC6	A217 Gr WC9
01	بدن	A216 Gr WCB	A352 Gr LCB	A217 Gr WC6	A217 Gr WC9

نه	نام قسمت	C5	C12	CF8	CF8M
07	مهره براکت و مهره	A193 Gr B16 / A194 Gr 4	A193 Gr B16 / A194 Gr 4/7	A193 Gr B8 / A194 Gr 8	A193 Gr B8M / A194 Gr 8M
06	پیچ پیچ و مهره	A193 Gr B16 / A194 Gr 4	A193 Gr B17 / A194 Gr 4/7	A193 Gr B8 / A194 Gr 8	A193 Gr B8M / A194 Gr 8M
05	واشر	زخم زخم / نرم آهن	زخم مارپیچی / SS304	زخم مارپیچی / SS304	زخم مارپیچی / SS316
04	یوغ یاتاقان	A217 Gr C5	A217 Gr C12	A351 Gr CF8	A351 Gr CF8M
03	لولا	A217 Gr C5	A217 Gr C12	A351 Gr CF8	A351 Gr CF8M
02	پوشش	A217 Gr C5	A217 Gr C12	A351 Gr CF8	A351 Gr CF8M
01	بدن	A217 Gr C5	A217 Gr C12	A351 Gr CF8	A351 Gr CF8M

ابعاد بزرگتر با ترتیب Dashpot برای کنترل حرکات دیسک به منظور جلوگیری از ضربه زدن و چکش آب است.

CLASS 150 ~ 1500 SWING CHECK VALVE

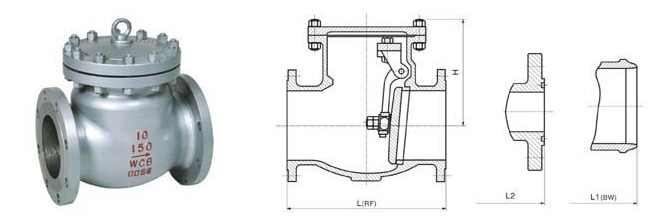

ابعاد
کلاس 150
اندازه	اینچ	2	2-1 / 2	3	4	5	6	8	10	12	14	16	18	20	24
L، L1-RF.BW	میلیمتر	203	216	214	292	330	356	495	622	699	787	864	978	978	1295
L2-RTJ	میلیمتر	216	229	254	305	343	368	508	635	717	800	876	991	991	1308
ه	میلیمتر	155	190	200	225	245	260	350	390	410	435	530	570	625	675
WT (تقریبا)	کیلوگرم	16	25	34	46	75	89	120	220	337	471	575	788	916	1275

ابعاد
کلاس 300
اندازه	اینچ	2	2-1 / 2	3	4	5	6	8	10	12	14	16	18	20	24
L، L1-RF.BW	میلیمتر	267	292	318	355	400	440	533	622	711	838	863	977	1016	1346
L2-RTJ	میلیمتر	283	308	333	371	416	460	549	638	727	854	879	994	1036	1368
ه	میلیمتر	180	200	225	240	275	310	370	410	440	500	545	605	675	785
WT (تقریبا)	کیلوگرم	26	32	53	73	110	157	234	384	450	650	800	970	1350	2210

ابعاد
کلاس 600
اندازه	اینچ	2	2-1 / 2	3	4	5	6	8	10	12	14	16	18	20
L، L1-RF.BW	میلیمتر	292	330	356	432	508	559	660	787	838	889	991	1092	1194
L2-RTJ	میلیمتر	295	333	359	435	511	562	664	791	841	892	994	1095	1200
ه	میلیمتر	190	215	250	260	310	350	420	490	525	580	630	690	810
WT (تقریبا)	کیلوگرم	33	49	62	95	120	195	360	465	725	875	1075	1475	1900

ابعاد
کلاس 900
اندازه	اینچ	2	2-1 / 2	3	4	5	6	8	10	12	14
L، L1-RF.BW	میلیمتر	368	419	381	457	559	610	737	838	965	1029
L2-RTJ	میلیمتر	371	422	384	460	562	613	740	841	968	1038
ه	میلیمتر	195	235	260	275	320	370	435	520	530	580
WT (تقریبا)	کیلوگرم	55	70	90	135	165	295	525	900	1075	1225

عملیات دنده نشان داد. ابعاد بر اساس درخواست اختصار: الگوی SP-Shot.
